“扫描到BIM”将现有建筑的文档与现代数字规划方法——建筑信息模型(BIM)相结合。这篇文章描述了扫描到BIM是如何使用3D激光扫描，以数字化的方式捕获现有建筑作为点云，用于创建和更新BIM模型。
扫描到BIM的主要方法是使用3D激光扫描仪来捕获物理建筑，结构或站点的高密度点云，这导致了反映“AS-IS的BIM模型的创建和维护“ 条件。
使用扫描到bim的模型的下游应用程序可以从竣工文档、项目翻新和添加，甚至设施管理．使用扫描到BIM制作的模型也非常有用，可与原始计划，地形注册等比较。
这是基本的总结。但是对于一个完整的“扫描到BIM”的定义，我们应该后退几步，并在BIM本身的更广泛的背景下考虑它。为了做到这一点，让我们来探索BIM在建筑、工程和建筑(AEC)行业的实践。
什么是bim？
根据全国BIM标准工程委员会在美国，建筑信息建模的定义如下:
“构建信息建模（BIM）是一种设施的物理和功能特性的数字表示。BIM是一个共享知识资源，用于有关在其生命周期期间形成可靠的决策的可靠依据的设施的信息;从最早的概念到拆迁那样定义。“
在实践中，BIM是一种标准化的规划方法，可以创建AEC专业人员使用数字3D模型。单个BIM模型可以包含整个站点，完整的具有物理和功能特征，全部保持在单个数据集中。
例如，设计者可以创建智能3D模型，其中所有设计元素都明确定义 - 包括它们的行为和彼此相关。如果它们在模型中仅更改一个单个元素，如支持柱或门口，则型号的每个视图都会相应地从部分升高到表格更新。
但这种权力并不只存在于一个孤立的专家身上。BIM是关于建筑生命周期不同阶段的多个利益相关者之间的协作。无论是建筑师、测量师、建筑运营商还是总承包商，每个利益相关者都可以在BIM模型中插入、提取、更新或修改信息，这是他们角色的自然延伸。
因此，BIM的价值是所有利益相关者都可以使用仔细协调的模型共同努力，每个人都更加了解他们对整个项目的贡献。BIM为他们提供必要的信息和方法，以更有效地规划，设计，构造和管理内置环境。
BIM与扫描到BIM有什么关系?
随着需求在AEC行业的发展中实现BIM，对现有建筑物的BIM原理图产生的需求也是如此。扫描到BIM正在快速成为BIM过程的组成部分。
当项目涉及到一个预先存在的结构或站点时(在大多数情况下都是这样)，构建条件的现实捕获可以在设计师开始工作之前为模型提供最关键的信息。
所以在这里，简短和简洁的摘要：扫描到BIM是数字捕获物理空间或站点作为激光扫描数据的过程，其进入BIM模型的初始创建，开发和维护。

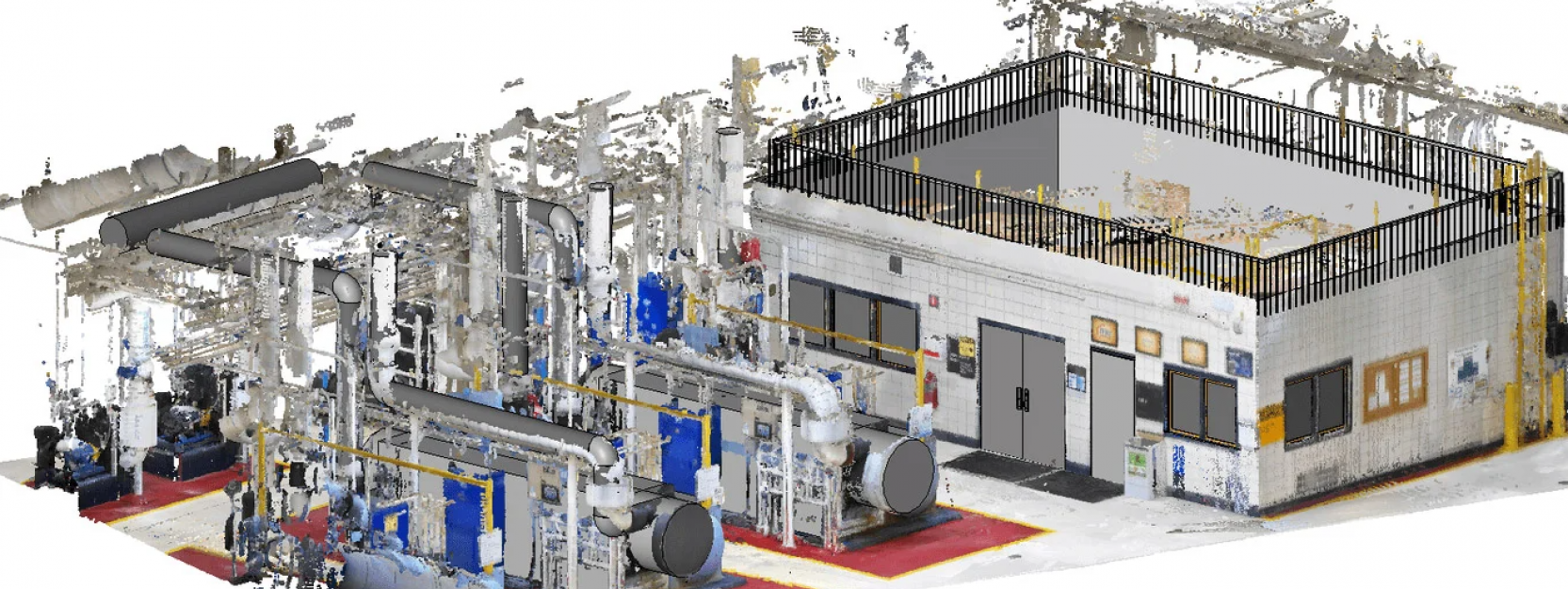

从3D激光扫描仪到点云到BIM模型
激光扫描数据几乎总是采用点云的形式。点云是三维坐标系内的一组数据点，位于经典x，y和z轴上，其可以准确地表示物体或内部环境的外表面。
3D激光扫描设备——例如，地面激光扫描仪和移动测绘系统——可以进行数百万次测量并收集有关建成环境的信息。所有这些信息然后被处理和组装成一个虚拟的表示:点云。
市场上有许多不同类型的激光扫描设备，具有激光雷达(光探测和测距)或SLAM(同步定位和测绘)等技术。这些技术提供了质量和准确性的水平，以生成点云，与标准BIM过程无缝集成。
扫描到BIM可以解决的问题
如果扫描到bim是答案，那么问题是什么?扫描到bim特别擅长解决的问题有哪些?
数据收集需要仔细规划并且耗时，即使是现有建筑物的BIM模型需要定期更新。
- 在设计阶段，不完整或不可靠的信息用于创建现有建筑物的BIM模型。竣工文档通常过时，分散或两者。一个不幸的BIM模型可以浪费很多时间拼凑在一起数据以创建一个凝聚力的BIM模型，即使那么，也不能总是可信赖。引入模型的错误可能会产生后果，因为它们可以快速地渗出到模型的每个其他用户。
- 在施工短语中，收集数据以更新和验证模型是一个具有挑战性的过程。它可以涉及物理上拜访的费用，如物理访问测量和照片。这导致进一步的后勤障碍，如排列访问该网站，您所允许花在那里的时间和任务所需的人员数量。所有这一切都很快成为时间，资源和预算的水槽。
使用3D扫描技术，AEC专业人员可以采用扫描到bim的工作流程，省力。Scan-to-BIM在位置上部署3D激光扫描仪，以建立精确的点云数据集和模型，根据工作的需要以速度和规模运行。
扫描到BIM工作流程的好处
让我们来看看采用扫描到BIM工作流的好处的一些示例。最明显的是在计划翻新或扩建时，少犯错误对于没有数字格式的现有结构和设计文档的建筑物。我们在讨论上面的数据收集阶段时触及了这个话题。现代化的标准化格式的可靠平面图现在更易于获得。
接下来,扫描到bim提供了质量保证通过比较项目的每个阶段的计划进展的能力;检查可以比现场更频繁地离开现场，减少对旅行的需求，没有影响他们的评估质量。
在开始时敏感或具有挑战性地区的新建筑项目靠近预先存在的建筑物，扫描到BIM工作流程也可以提供巨大的价值。例如，附近的结构可以通过使用实用程序的完整和最新原理图来保护损坏，在出现之前识别潜在问题。
另外，考虑一下旧物业的资产和设施管理人员可以利用效率提高的优势BIM已经应用到现代建筑中。例如，他们可以通过确定哪些地方可以添加更好的绝缘材料来减少碳足迹。此外，报告正在进行的维护故障变得更加精确。
包起来
扫描到BIM是BIM工艺的主要组成部分，其增长与整体建筑和建筑维护中的BIM的摄取成正比。
另一个因素是点云技术的可访问性和可用性的增加，这降低了AEC专业人士考虑扫描到bim的门槛。
项目的各个层次的利益相关者——勘测员、项目经理、建筑团队、工程师、室内设计师和建筑师——都可以自信地合作，并从扫描到BIM中受益，就像他们对BIM本身一样。
本文的原始版本最先出现在NavVis网站上．
